DOVE: PADOVA (PD)
217 Metri di Fibra Ottica Monomodale
In collaborazione con la ditta Impianti Elettrici di Andrea Praglia, è stato completato un intervento di interconnessione dati aziendale nella provincia di Padova.
L’attività ha previsto lo sviluppo di un link point-to-point su fibra monomodale per rispondere a specifiche esigenze di banda e stabilità di un’azienda del territorio, gestendo il progetto dalla preventivazione rapida al collaudo finale in meno di una settimana.
Soluzioni di Cablaggio Ottico
Backbone Monomodale 217m
Tratta Single Mode per l'annullamento delle attenuazioni su medie distanze.
Attestazione e Layout Rack
Cassetti ottici integrati per una protezione totale delle giunzioni a fusione..
Standardizzazione SC Blu
Bussole con codice colore standard per una diagnostica rapida e pulita.
Case Study: Cablaggio Strutturato e Giunzioni Fibra Monomodale a Padova
L'intervento realizzato nella provincia di Padova in sinergia con la ditta Impianti Elettrici di Andrea Praglia evidenzia l'efficienza della nostra rete di tecnici locali.
Attraverso la posa di una dorsale monomodale di 217 metri, abbiamo interconnesso gli apparati aziendali garantendo elevate velocità di trasmissione.

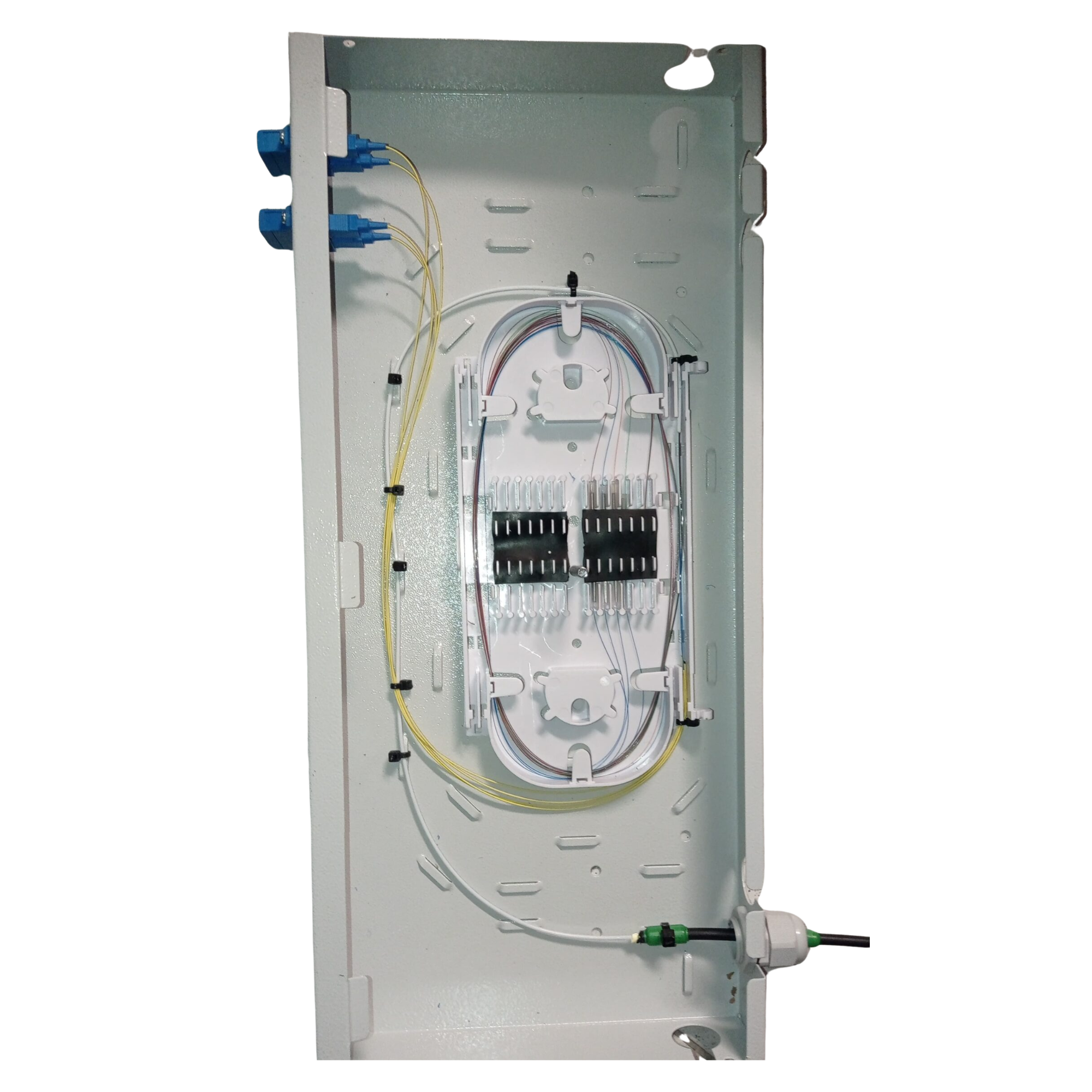

Le fibre sono state terminate all'interno di cassetti rack patch panel utilizzando bussole SC blu, ottimizzando lo spazio utile e proteggendo i punti di giunzione a fusione.
L'opera si è conclusa in meno di una settimana dalla richiesta con il collaudo strumentale della tratta, consegnando un impianto performante, documentato e pronto all'uso.
Backbone Monomodale 217m
Posa e tiraggio di una dorsale in fibra ottica monomodale (Single Mode) sulla distanza di 217 metri.
La scelta della tecnologia monomodale azzera l'attenuazione del segnale sulla media distanza, garantendo un'infrastruttura di trasporto dati stabile, sicura e totalmente immune da interferenze elettromagnetiche.

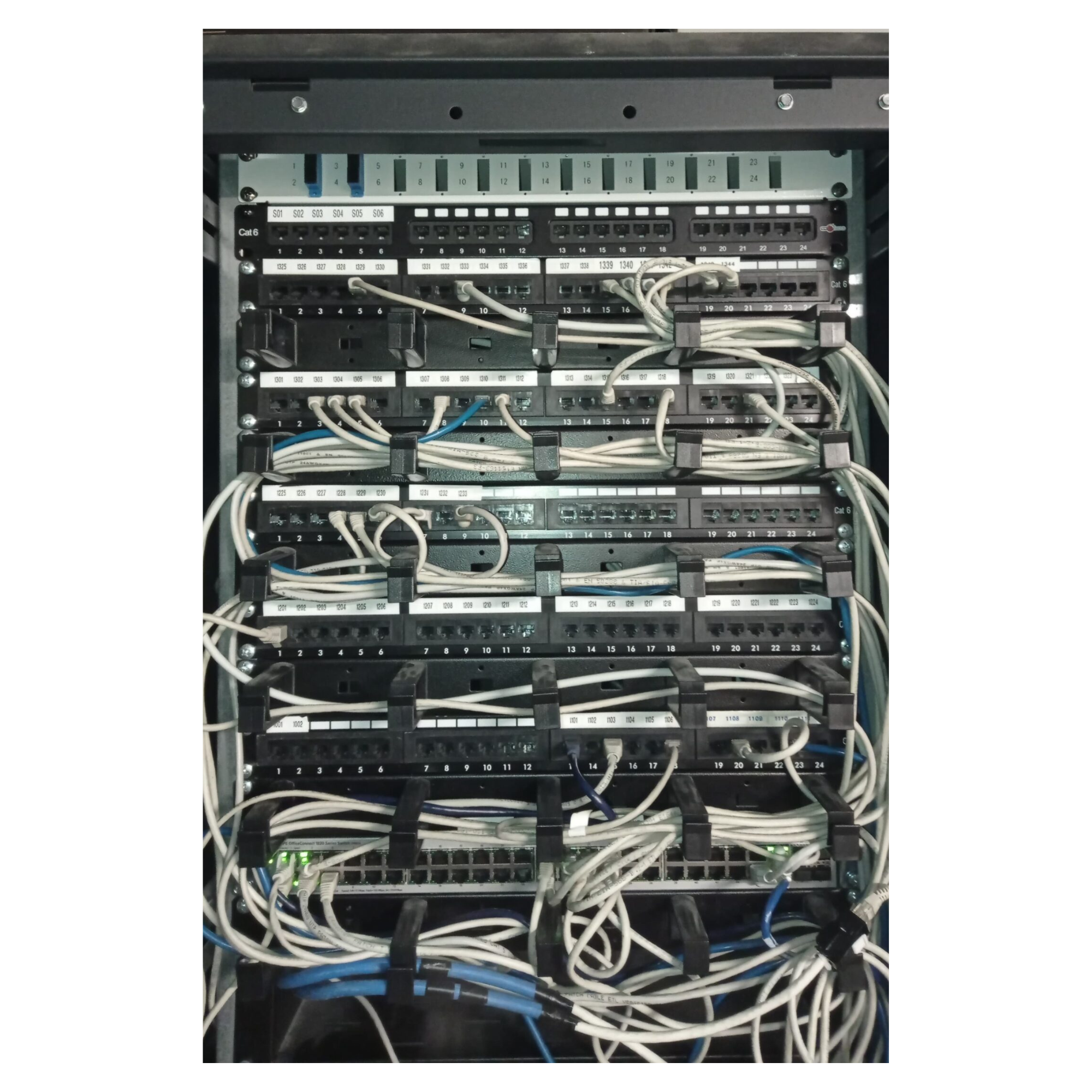

Attestazione e Layout Rack

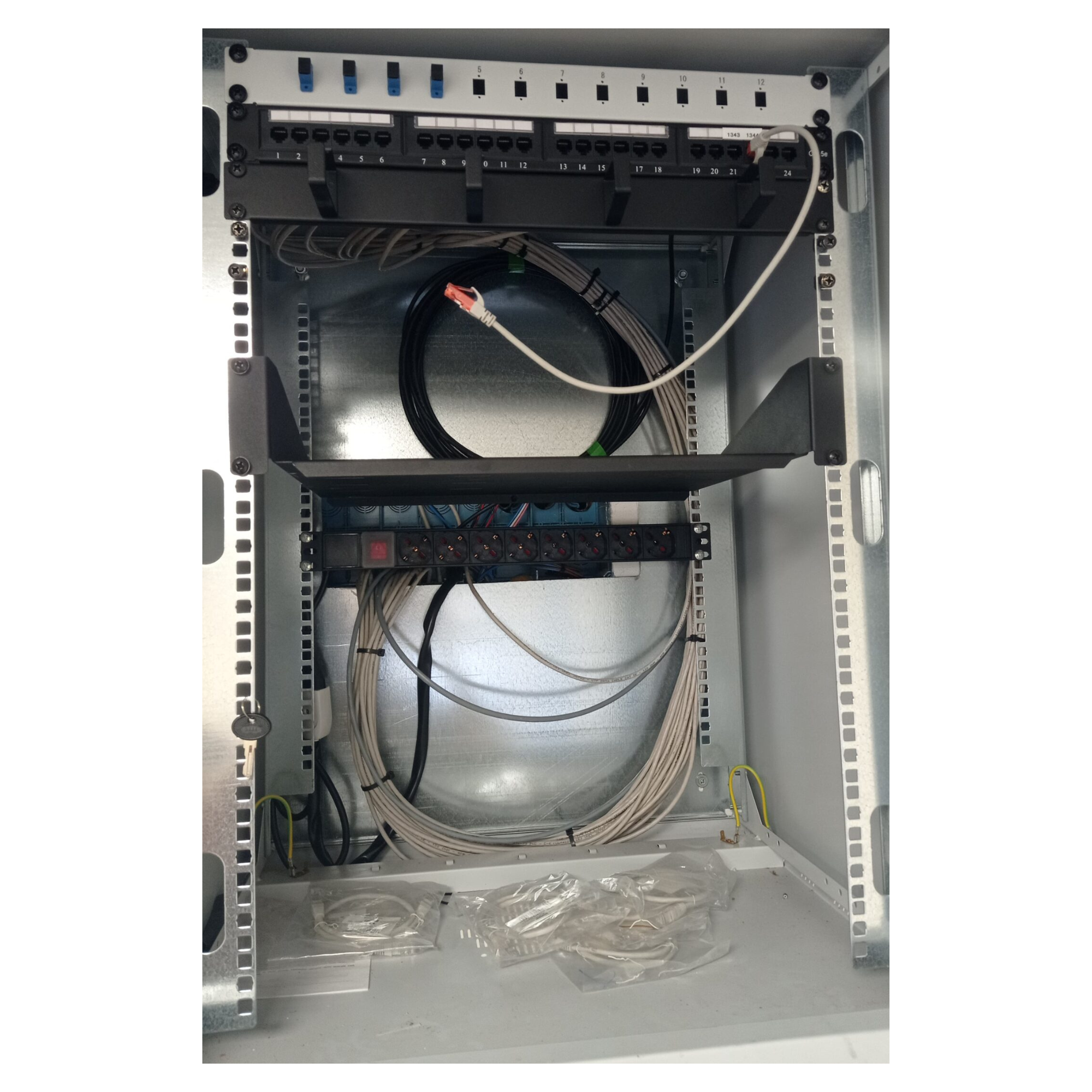

Integrazione nei rack di 2 cassetti ottici dedicati, configurati per l'alloggiamento protetto delle terminazioni.
All'interno di ciascun patch panel sono state attestate 4 fibre ottiche, strutturando i punti di permuta per garantire la massima pulizia impiantistica e un accesso immediato per il patching.
Standardizzazione SC Blu
Utilizzo di bussole SC Simplex di colorazione blu standard, specifica per l'identificazione immediata dei vettori monomodali LC/SC UPC.
La codifica cromatica e l'organizzazione geometrica dei pigtail riducono a zero i margini di errore operativo durante le attività di manutenzione futura.
Dettaglio Tecnico dell'Intervento
Posa e Organizzazione Meccanica
Il cavo ottico a 4 fibre attive è stato posato lungo i percorsi tecnici predisposti, monitorando le tensioni di tiro per preservare le caratteristiche fisiche della fibra in vetro.
Lato rack, l'attestazione ha previsto il posizionamento dei tubetti di protezione sulle giunzioni a fusione, ancorati all'interno delle schede portagiunti dei cassetti.
Collaudo Strumentale
A fine installazione, la tratta è stata sottoposta a test strumentale di collaudo.
La verifica ha validato la continuità ottica e la rispondenza dei parametri trasmissivi agli standard internazionali, certificando l'assenza di macro-curvature o anomalie di attenuazione lungo i 217 metri di collegamento.
