DOVE: CANDIANA(PD)
Stella + Anello per la Continuità Operativa
Realizzazione di un’infrastruttura di rete ad alta resilienza presso un capannone di nuova costruzione a Candiana (Padova).
Il progetto ha integrato le topologie a stella e ad anello su fibra SingleMode, garantendo ridondanza totale, scalabilità strutturale e prestazioni certificate per uffici e reparti produttivi.
Soluzioni di Connettività Industriale
Topologia Mista
Interconnessione avanzata Stella + Anello. La configurazione centralizza la gestione e introduce una ridondanza tecnica essenziale: in caso di guasto su una tratta, il traffico dati viene re-instradato automaticamente, azzerando i fermi macchina.
Infrastruttura ad Alta Resilienza
Cablaggio certificato su fibra SingleMode 9/125, connettori SC/UPC e dorsali da 24FO tra i nodi CED.
Questa scelta tecnica offre la massima stabilità sulle lunghe distanze e predispone la rete a futuri upgrade di banda senza interventi strutturali.
Distribuzione Ordinata

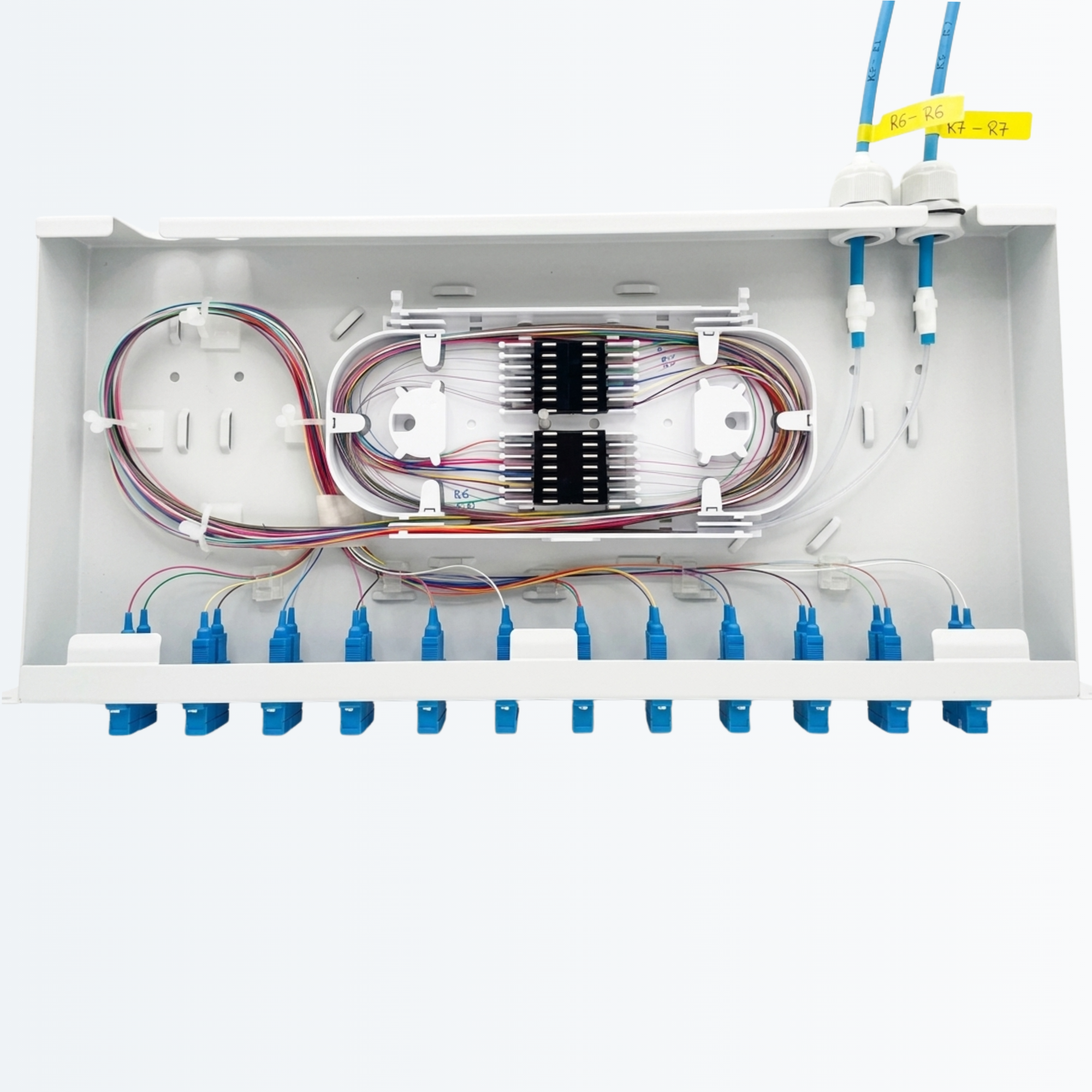

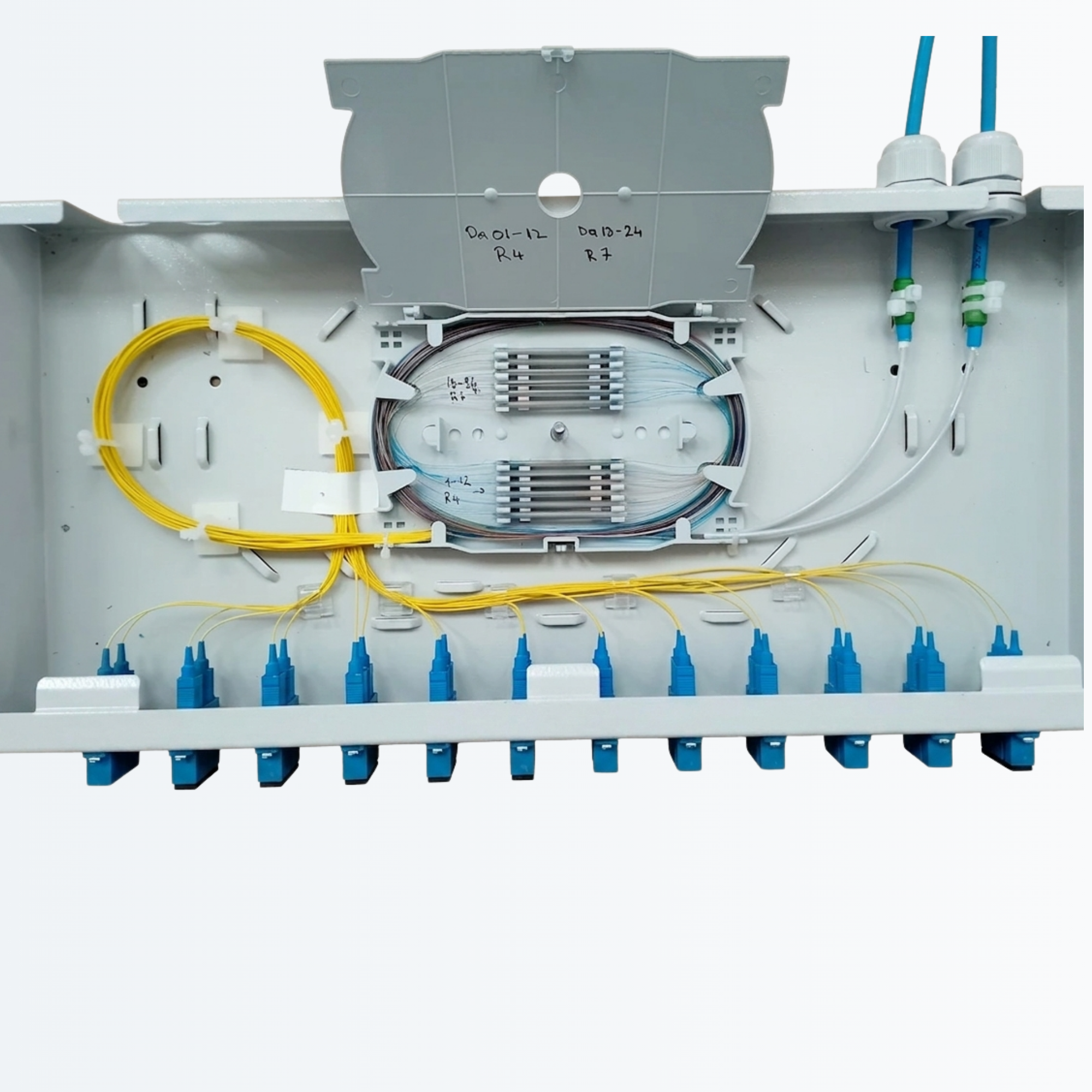

Gestione metodica di quasi 500 giunzioni e organizzazione dei rack secondo standard industriali.

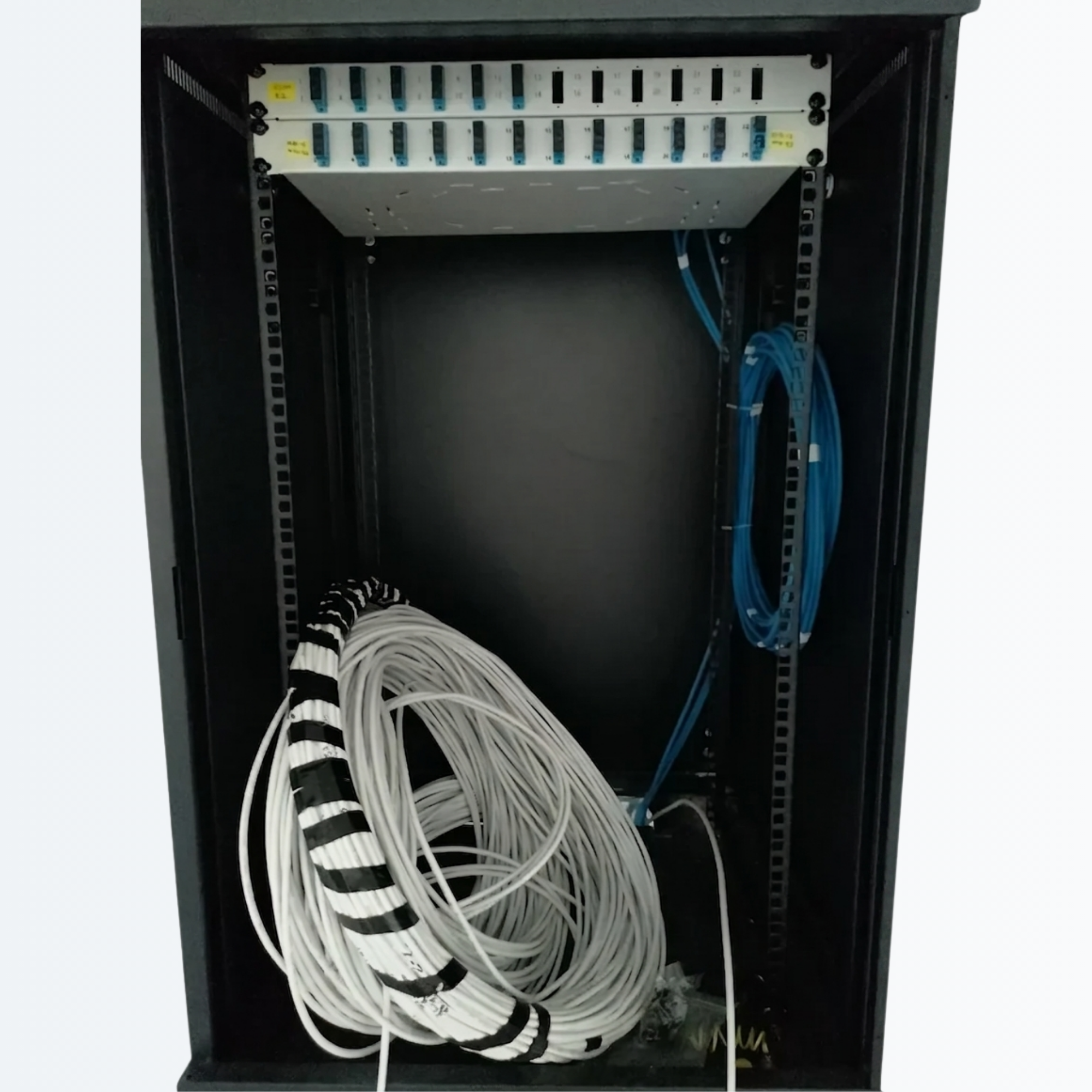

L'architettura prevede armadi 42U per i nodi principali e 16U per la distribuzione locale, facilitando la manutenzione e l'espansione modulare.
Case Study: Integrazione e Networking a Piombino Dese
Backbone Ottico Ridondato a Candiana: Stella e Anello per l'Industria 4.0L'intervento a Candiana (PD) rappresenta un modello di networking industriale per siti produttivi complessi.
Attraverso la posa di una dorsale in fibra SingleMode, abbiamo implementato una topologia mista stella + anello, progettata per isolare i carichi di lavoro e garantire la ridondanza reale dei servizi critici.
Con l'installazione di rack da 42U e 16U, la rete è stata centralizzata e organizzata per un trasferimento dati sicuro tra il CED e i reparti.
Il progetto si è concluso con l'attestazione su connettori SC/UPC, l'esecuzione di quasi 500 giunzioni e la certificazione strumentale delle tratte, consegnando all'azienda un'infrastruttura solida, documentata e pronta per le sfide future.
Progettazione e Percorsi
Il team ha completato l'intera opera in sole due settimane. La posa della fibra ottica è stata pianificata per coprire le diverse aree operative del capannone, garantendo percorsi ispezionabili e il rigoroso rispetto dei raggi di curvatura delle dorsali.

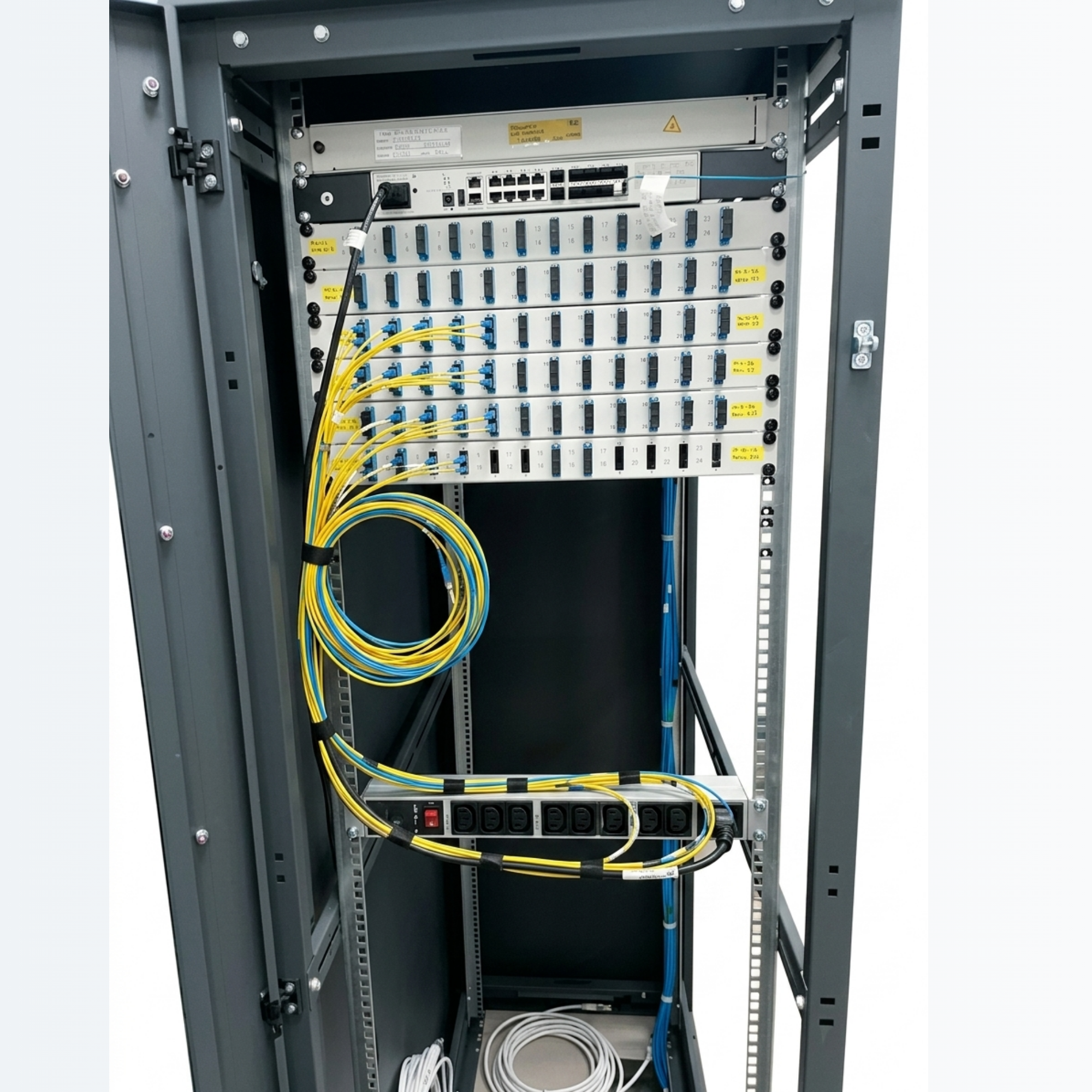

Organizzazione dei Rack
La distribuzione è stata strutturata per zone:
Zona Uffici (PT) e Sala Server (1°P):
Installazione di 3 rack da 42U.
Zona Produzione: 1 rack da 42U per il nodo centrale e 8 rack da 16U per la capillare distribuzione locale.
Collaudo e Certificazione
L'impianto è stato sottoposto a certificazione strumentale completa.
Ogni singola tratta è stata collaudata per verificare la qualità del segnale e l'assenza di attenuazioni critiche, consegnando al cliente un'infrastruttura documentata e affidabile.
