DOVE: STRA (VE)
Impianto multiservizio FTTH in condominio
Realizzare un impianto multiservizio FTTH (Fiber To The Home) in un edificio di nuova costruzione significa consegnare una struttura già predisposta per i più moderni servizi digitali: connessione internet ultraveloce, segnali TV/SAT, domotica e reti dati avanzate.
Su incarico di Veneta Impianti di Vigonza (PD), è stata curata la progettazione e il supporto tecnico per l’infrastruttura digitale di un nuovo complesso condominiale a Stra (Venezia).
Cosa garantiamo:
Ordine Cablato
Una gestione pulita dei vani tecnici e della distribuzione negli appartamenti.
Scalabilità
Un sistema pronto a ospitare future evoluzioni tecnologiche senza ulteriori opere murarie.
Manutenzione
Un'architettura di rete intuitiva che agevola i futuri interventi tecnici.
Case Study: Progetto FTTH Multiservizio a Stra (Venezia)
Presso il condominio di Stra (VE), l’intervento è stato focalizzato sull’ottimizzazione della connettività e della distribuzione dei segnali televisivi.
OBBIETTIVI RAGGIUNTI:
Connettività FTTH Integrale: Portata la fibra ottica direttamente all'interno di ogni appartamento.
Distribuzione TV/SAT su Fibra: Integrazione dei segnali radiotelevisivi sulla stessa infrastruttura ottica.
Gestione Centralizzata: Installazione di armadi e box con etichettatura univoca per una manutenzione semplificata.
Scalabilità: Infrastruttura predisposta per futuri upgrade tecnologici senza necessità di nuove opere murarie.
Analisi dei Materiali e Standard Tecnici
COMPONENTI PRINCIPALI INSTALLATI:

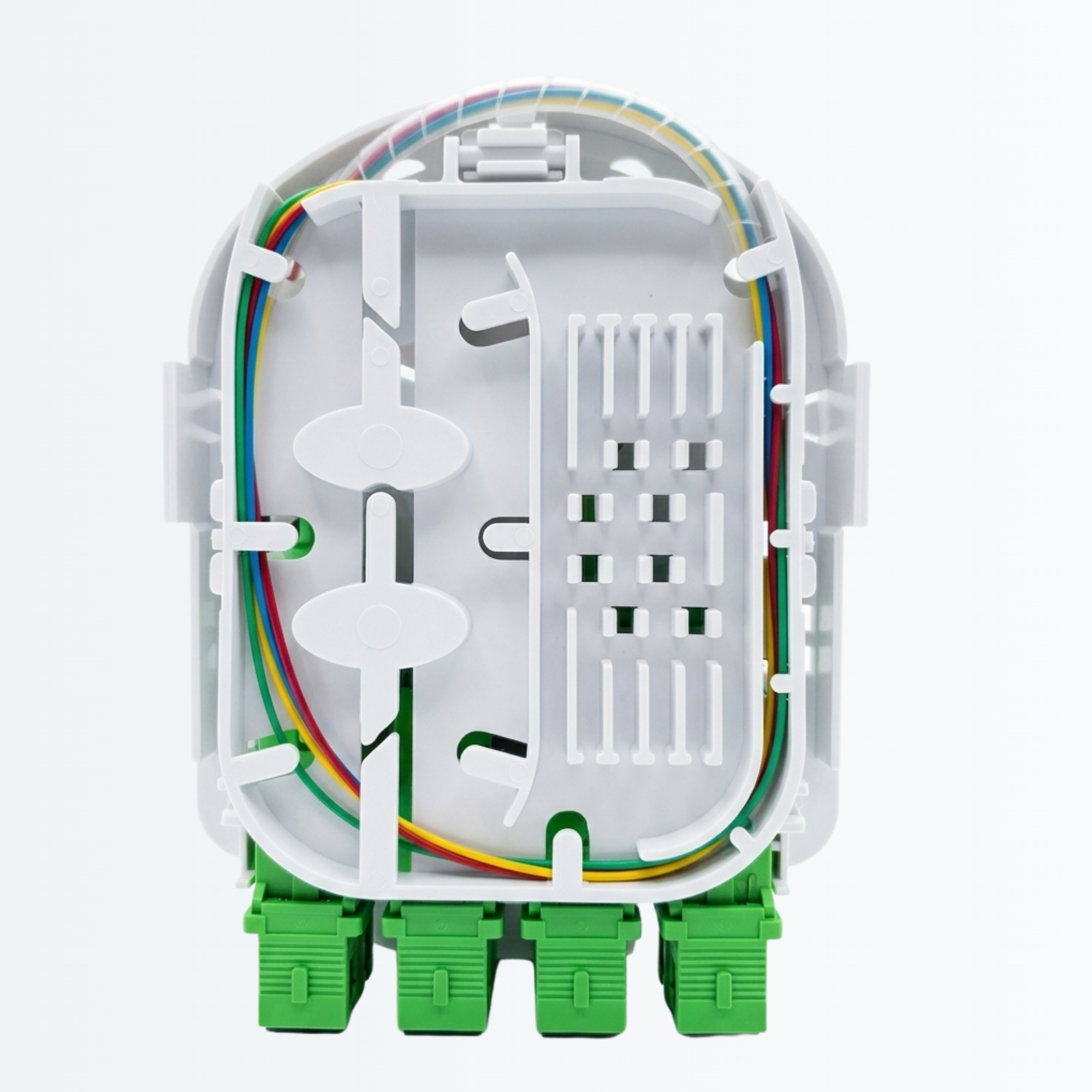

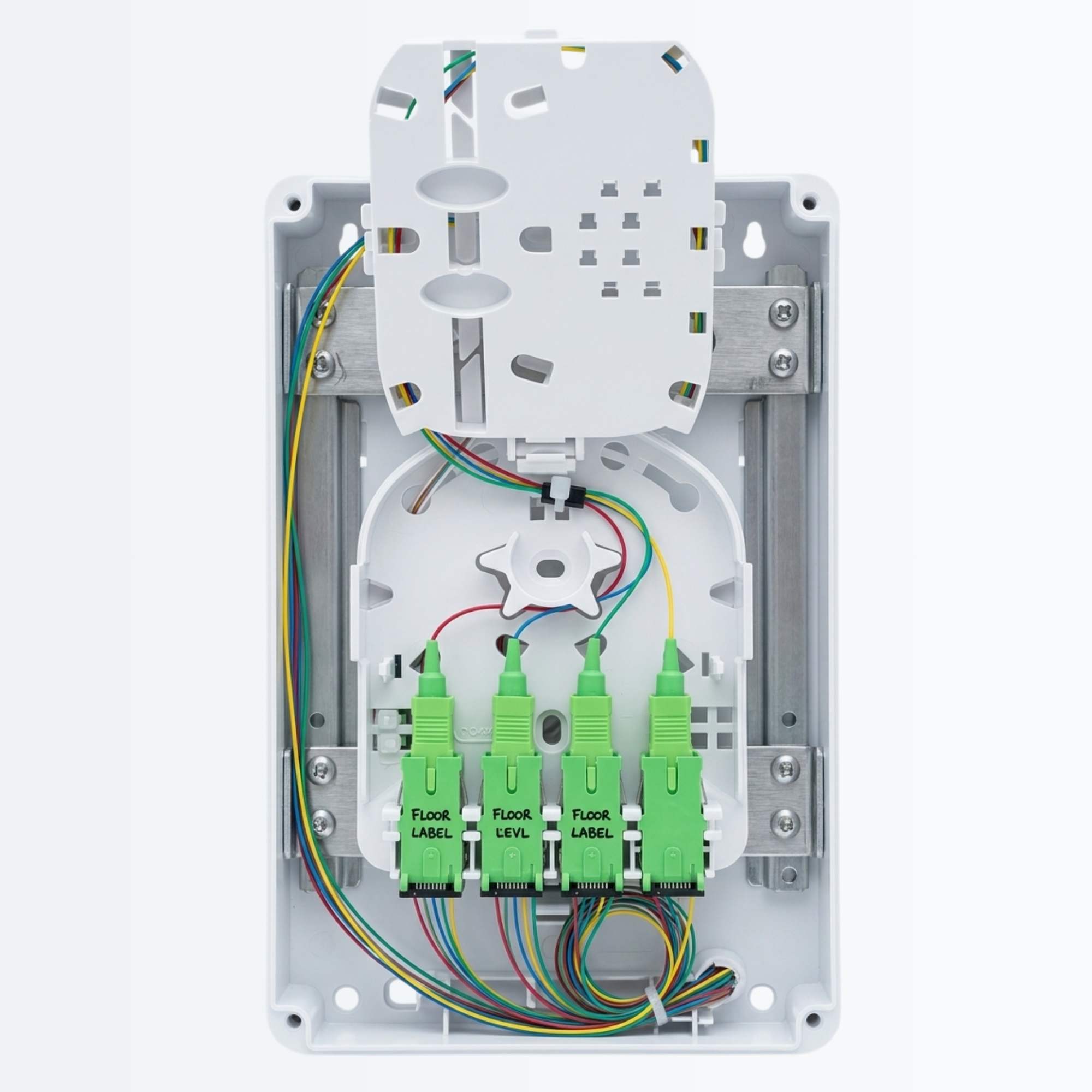

Terminazioni STOA: Scatole di terminazione ottica pre-connettorizzate per garantire giunzioni precise e tempi di installazione ridotti.

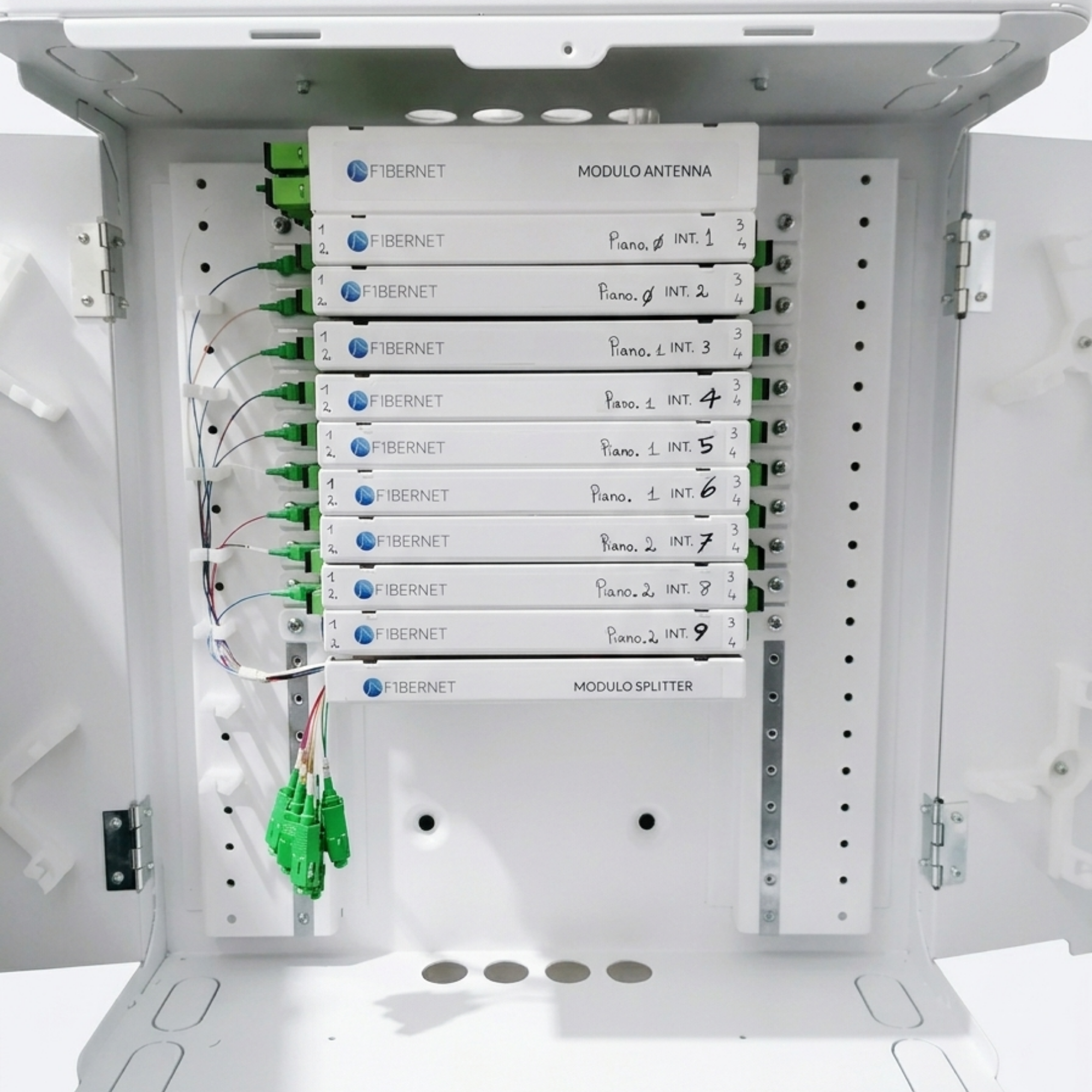

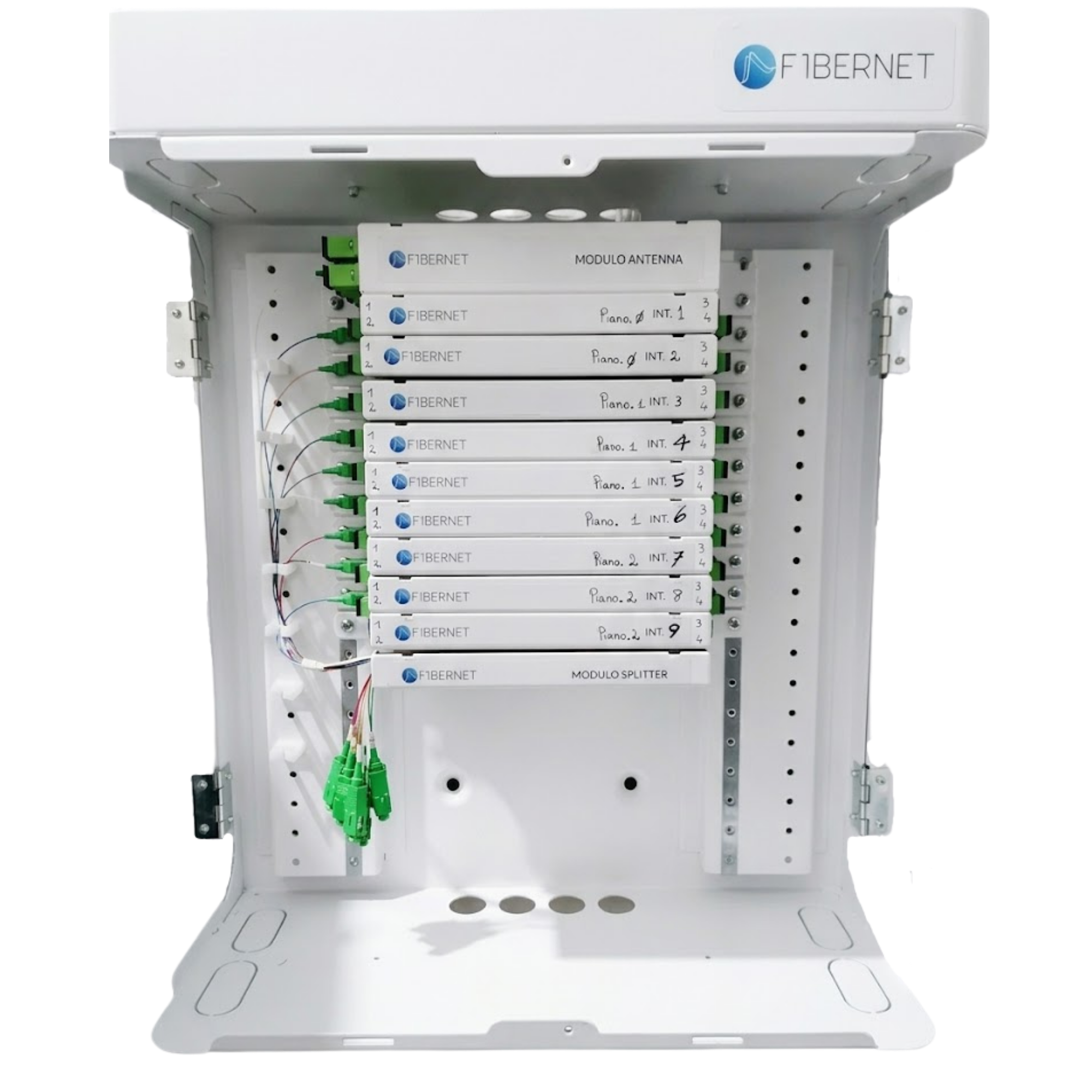

Box CSOE (Centro Servizi Ottici di Edificio): Hardware certificato Fibernet (Roma) per l'attestazione e l'organizzazione ordinata delle fibre.
Moduli Splitter e Distribuzione: Sistemi 1×24 per la gestione ottimale dei segnali TV e satellitari su fibra.
Best Practice per una realizzazione a regola d'arte
Per completare l'opera con standard elevati, è fondamentale l'integrazione di:
CAVI OTTICI SPECIFICI per tratte interne a bassa emissione di fumi.
Sistemi di fissaggio e protezione (velcro, passacavi e guaine) per preservare l'integrità della fibra.
Documentazione tecnica completa e report di collaudo strumentale.
Il valore di CSOE e STOA nella gestione dell'edificio
L'adozione dei componenti CSOE e STOA trasforma l'infrastruttura da semplice cablaggio a sistema intelligente:
CSOE: Rappresenta il baricentro dell'impianto.
L'organizzazione razionale delle fibre permette interventi tecnici rapidi e riduce il rischio di guasti accidentali.

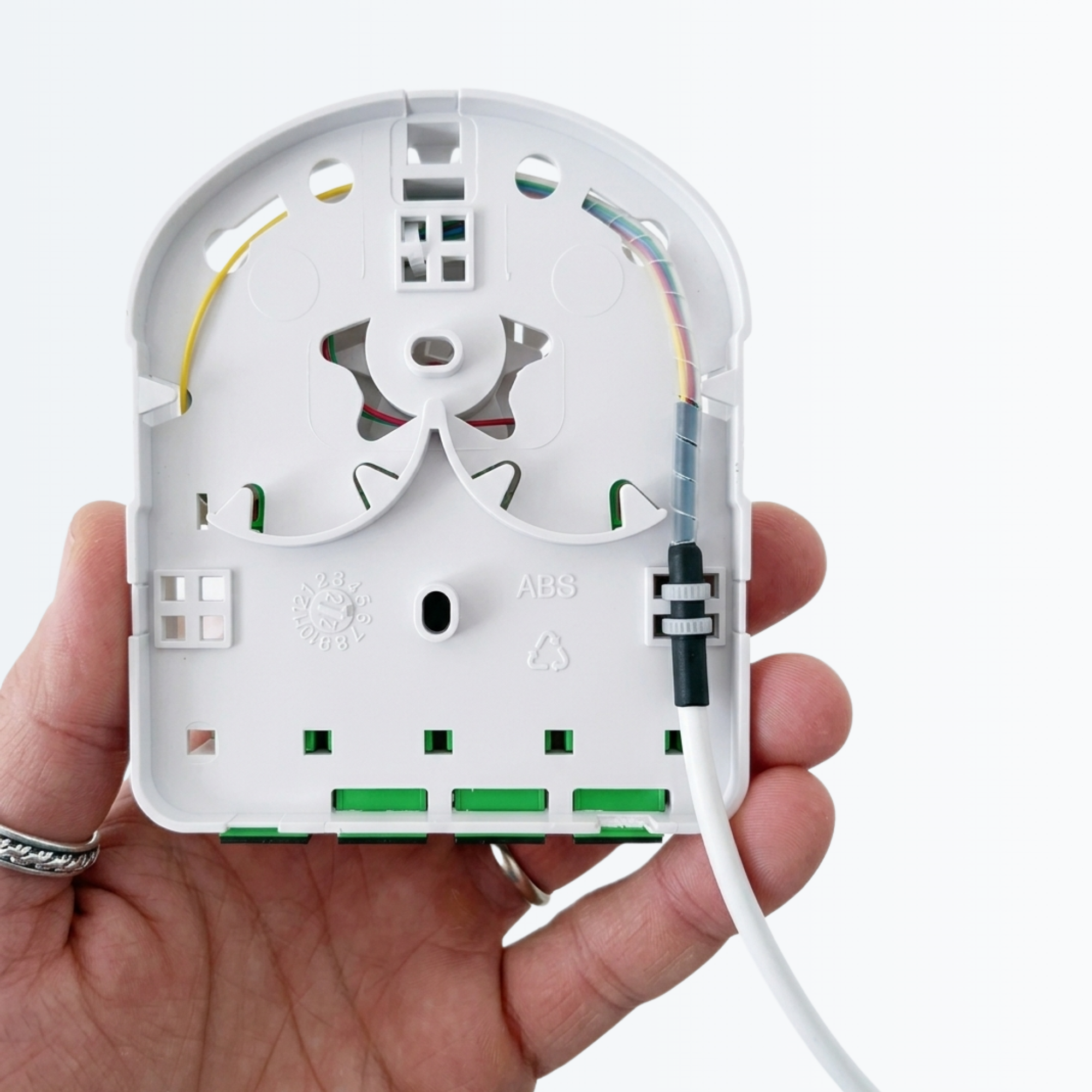

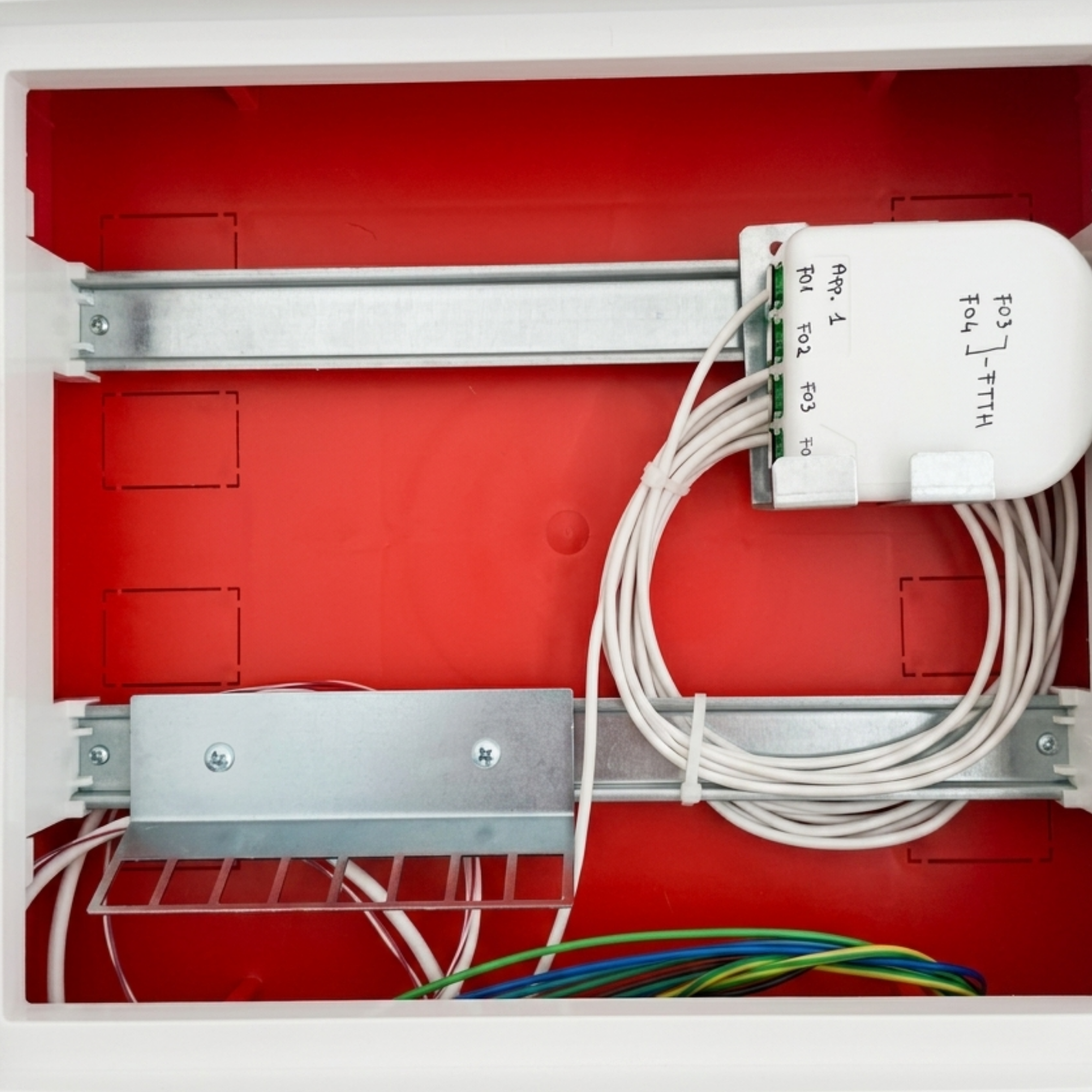

STOA: È il punto di interfaccia nell'appartamento. Assicura una consegna pulita dell'impianto, pronta per l'allacciamento del router da parte di qualsiasi operatore..
Metodologia Operativa
Il nostro approccio segue una sequenza rigorosa per garantire il rispetto dei tempi di cantiere:
Sopralluogo tecnico e verifica dei percorsi esistenti.
Progettazione della logica di distribuzione e numerazione.
Posa delle dorsali ottiche e delle montanti verticali.
Installazione dell'armadio CSOE e dei moduli TV/SAT.
Terminazione dei punti STOA con connettori certificati SC/APC.
Collaudo strumentale e rilascio della documentazione finale.
